F4IRX

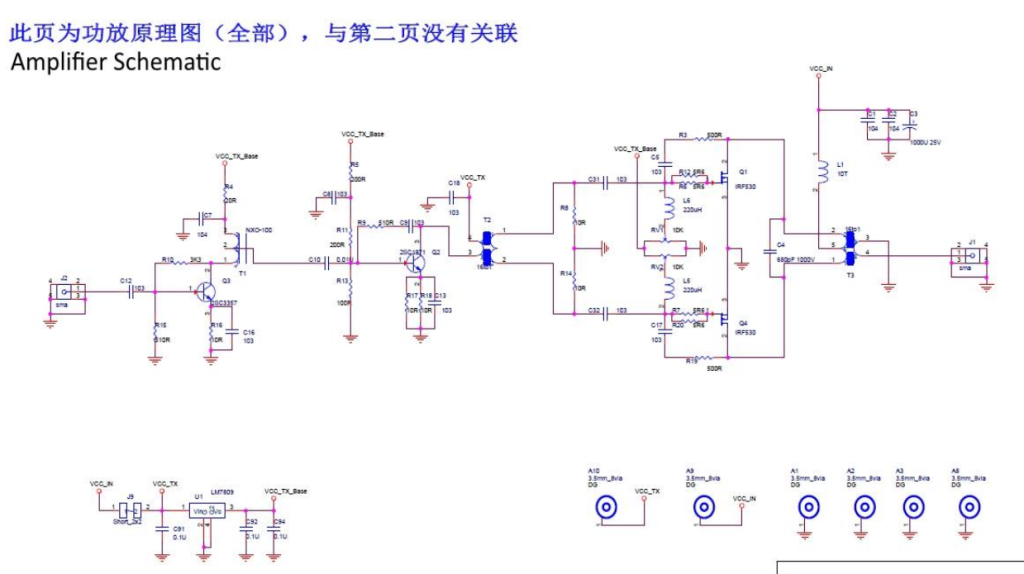

Ampli RF 45W SSB

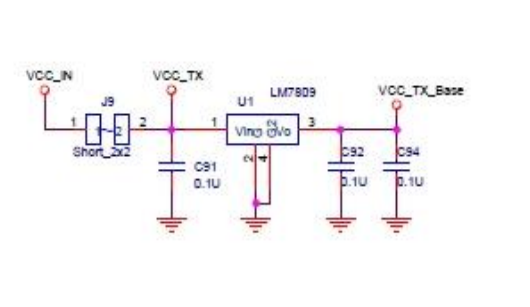

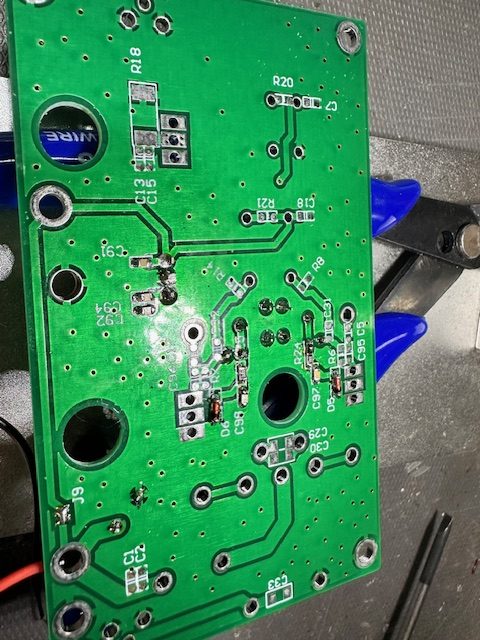

Mis en place alimentation regulation 9V

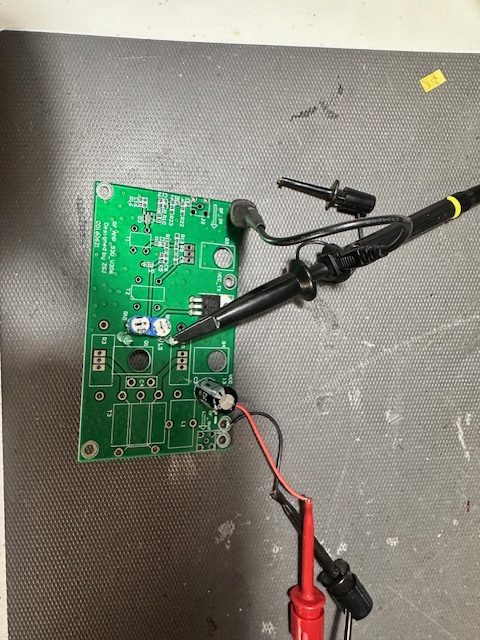

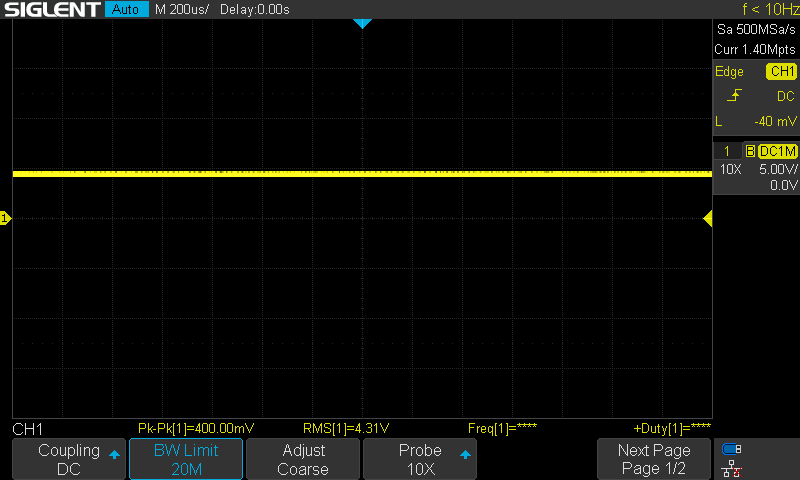

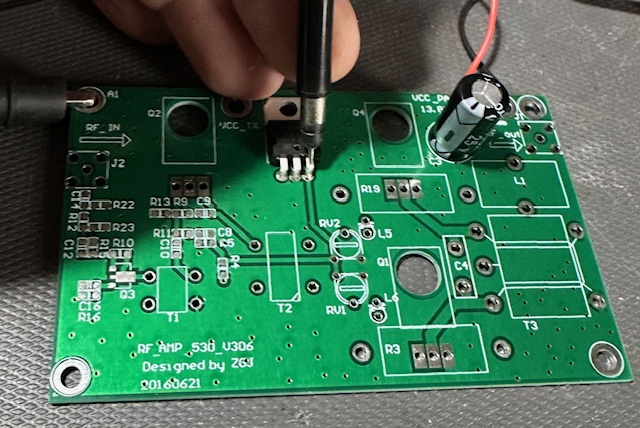

Mesure en sortie de LM7809 -> 8.97v

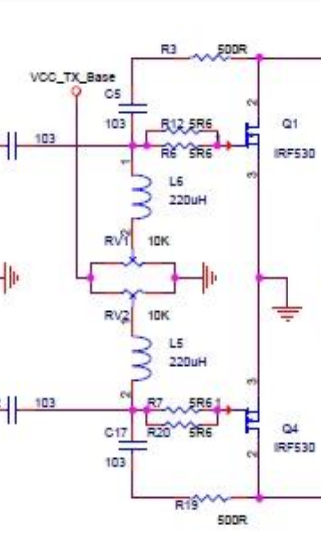

Mise en place BIAS

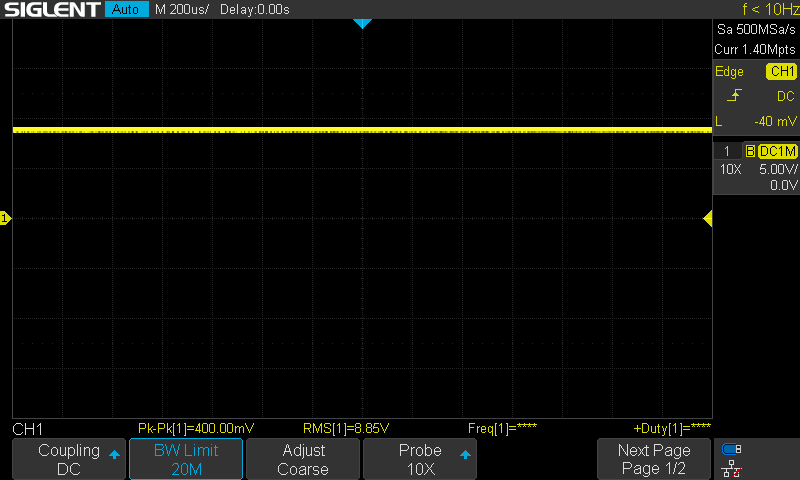

Mesure et variation des reglages de 0v->8.697v

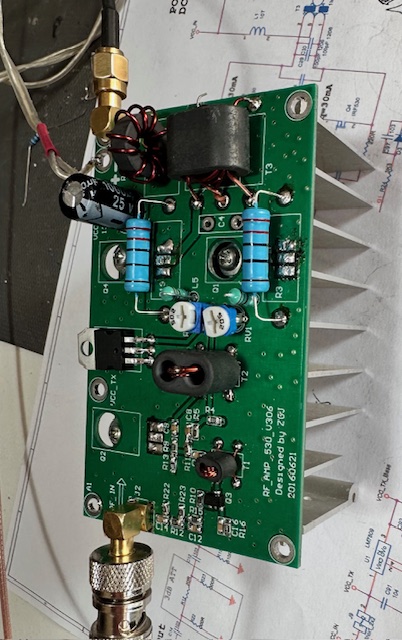

Version fini

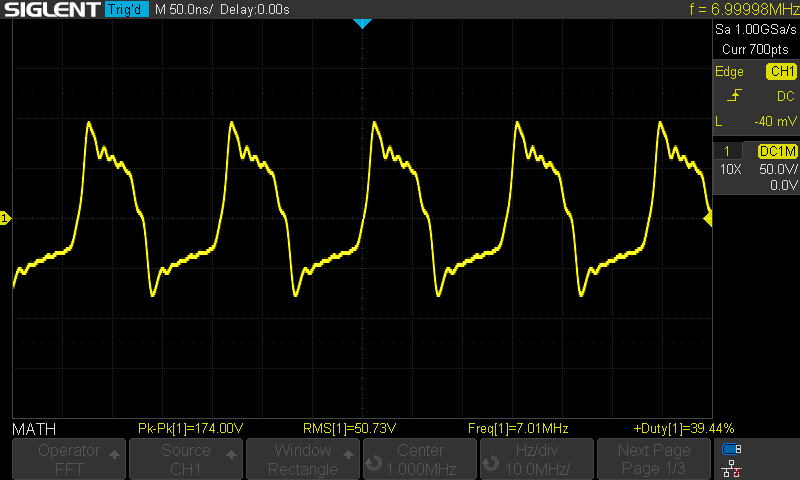

Emission -10dB 7Mhz

Sortie 25W avec bias a 3.3v ( a ajuster )

Modification du diviseur de tension R5-R11-R13

pour obtenir 1,6v sur base du 2SC1971 avec une consommation a vide de 150mA

ATTENTION Consommation de 4A/5A , bien penser a la section des câbles d’alimentation

-10dB MAX et penser au filtre de sortie

Restauration SB200 HEATHKIT Linear Amplifier

Ref : https://youtube.com/playlist?list=PLqmvgbXKyUuTkvHXylEbZdt4bDisGIgcP&si=h7dE65VinwIasqKs https://youtu.be/h4vE0jzWgaw?si=FcIRhGnYS_uCReyv Heathkit of the Month #33 – SB-200 Linear Amplifier SK201 SOFT KEY – Documentation PDF SK201 SOFT KEY V3.1 Documentation PDF SS100 SOFT START MODULE v3.0 Documentation PDF SS221 SOFT START V3.1 Documentation PDF PM-200 POWER SUPPLY MODULE Documentation PDF
RF Wattmetre

ref Doc PDF Modif F4IRX pour adapter sur un RASPI RP2040 avec la librairie tft eSPI Code pinout
ADF4351 Synth 35Mhz-4.4Ghz

code : /* ————————————————————————- * * Name : ADF4351 Controled Board 35Mhz-4.4Ghz with 10Mhz OCXO Reference * Author : Stéphane HELAIEM – F4IRX * Date : july 12, 2025 * Purpose: ADF 4351 Synth * Versions: * 1.0 : ARDUINO NANO * 1.1a : Change to ESP32 C3 ( 3.3v…
